Épaisseur / Largeur

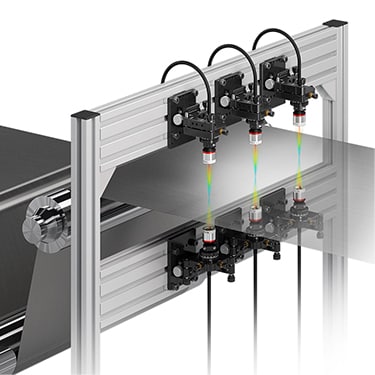

Un capteur est placé au-dessus et en dessous de la cible afin d’en mesurer l’épaisseur. Cette méthode sans contact peut être utilisée pour mesurer l’épaisseur de tout matériau, que ce soit en cours de processus ou hors ligne.

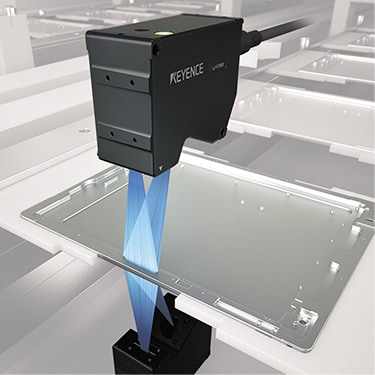

L’installation de deux profilomètres 2D face à face permet de mesurer l’épaisseur en plusieurs points de la pièce. La mesure d’épaisseur est stable même sur des surfaces rugueuses.

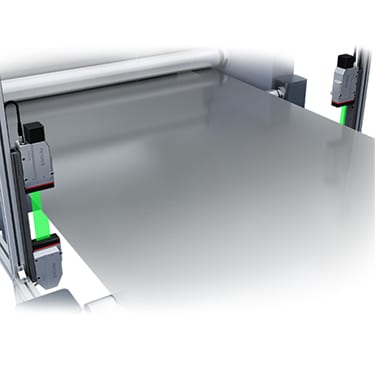

Un micromètre à faisceau barrage est installé de chaque côté du film afin d’en mesurer la largeur et la position, indépendamment de la couleur ou du matériau.

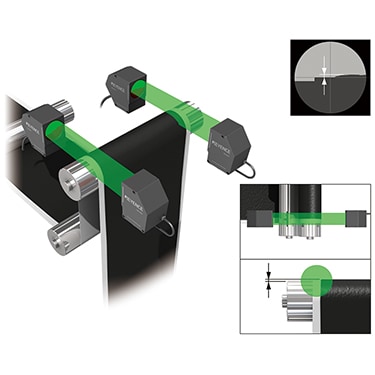

Un capteur 2D à faisceau barrage mesure la différence de hauteur entre un rouleau et une feuille pour en déduire l’épaisseur. Un second capteur peut être ajouté pour obtenir une mesure de largeur.

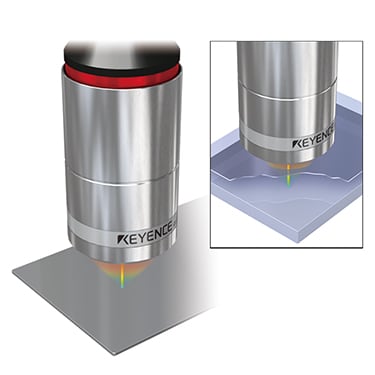

Mesurez des films et revêtements transparents à l’aide d’un unique capteur de déplacement. Les capteurs confocaux sont capables de mesurer avec précision l’épaisseur d’une cible transparente depuis un seul côté.

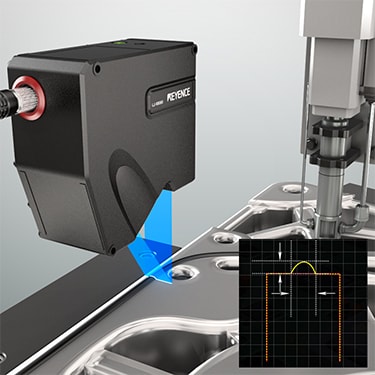

Les profilomètres 2D mesurent la largeur, la hauteur et le volume du joint d’étanchéité directement sur la ligne et sans toucher la pièce.

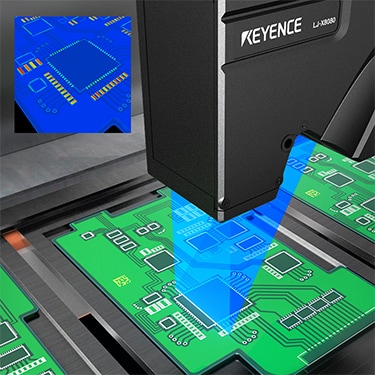

Habituellement, un capteur de vision est employé pour réaliser une évaluation OK/NG basée sur la surface. La Série LJ-X8000 est capable de mesurer le volume et la position d’application de la pâte, permettant de réduire les coûts de matériaux et de s’adapter à des densités de composants plus élevées.

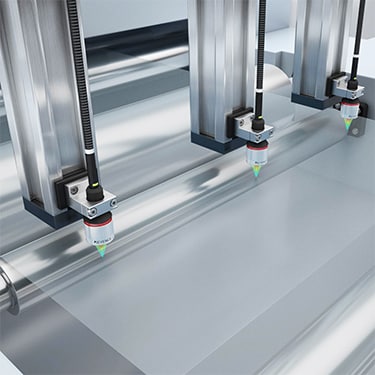

Des variations peuvent se produire lors des mesures d’épaisseur en ligne, en raison de l’excentricité des cylindres, ou de la présence de rides ou de tension. Un seul contrôleur permet de mesurer jusqu’à six points de mesure et quatre couches de film transparent.
