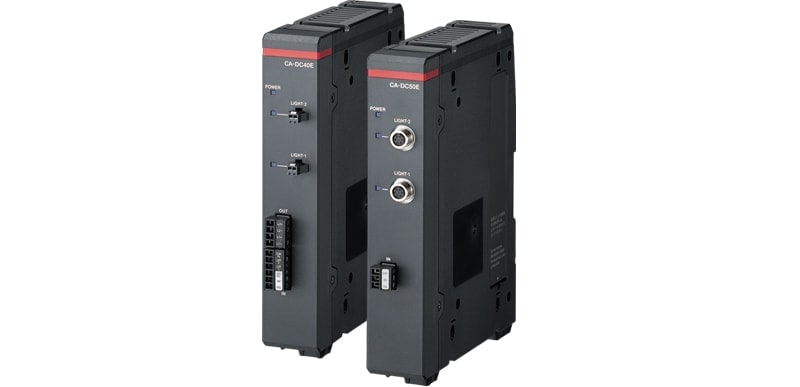

Contrôleur d’éclairageAlimentation et commande de sources d’éclairage à LED
CA-DC
CA-DC40E/DC50E (pour XG-X, CV-X400/X300), CA-DC60E (pour XG-X2000, CV-X400)
CA-DC21E, CA-DC30E (pour XG, CV-X200/X100)
Câblage minimal

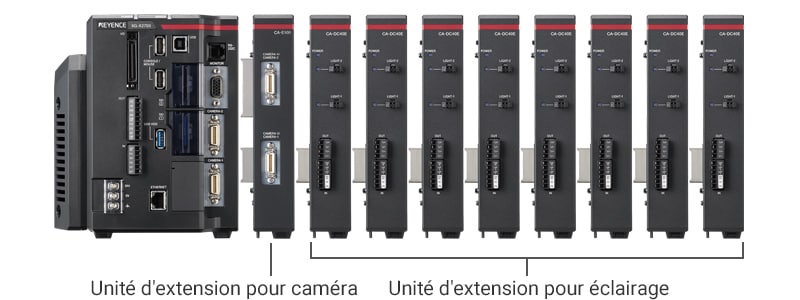

Les contrôleurs d’éclairage à LED peuvent être directement raccordés aux systèmes de vision compatibles, avec une longueur de câblage minimale. Le contrôleur permet une commande directe de l’éclairage et de la lumière stroboscopique, avec des entrées de déclenchement de capture, sans avoir recours à un automate programmable. Il est possible de connecter jusqu’à 8 unités d’extension pour éclairage * à un seul système de vision, et donc de commander sans câblage jusqu’à 16 éclairages.
- CA-DC40E. Jusqu’à 2 unités de chaque référence CA-DC50E/DC60E sur un total de 8 unités peuvent être installées.

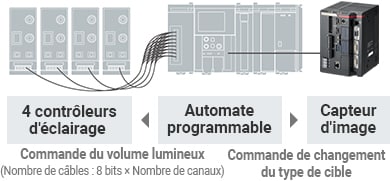

Problèmes rencontrés avec les systèmes filaires classiques
- Pour commander 4 contrôleurs d’éclairage, il faut 32 entrées/sorties et 32 câbles, ce qui nécessite des temps d’intervention du personnel et des coûts importants.
- L’intensité du contrôleur d’éclairage doit être synchronisée avec la commande de changement de programme du système de vision.
- Étant donné que l’intensité lumineuse est spécifiée pour chaque éclairage, si vous travaillez avec plusieurs types de pièces, cela augmente les opérations nécessaires pour ajuster la commande.
![Automate programmable | [4 contrôleurs d’éclairage] Commande du volume lumineux (Nombre de câbles : 8 bits × Nombre de canaux) / [Capteur d’image] Commande de changement du type de cible](/frfr/Images/peripheral_ca_dc_img_03_1863116.jpg)
Éclairage stroboscopique
L’éclairage à LED est la norme en matière de vision industrielle en raison de sa souplesse et de sa durée de vie. Cependant, les performances de commutation rapide des LED ne sont pas toujours entièrement exploitées en raison de la complexité du câblage et de la mise en séquence, et les LED restent allumées en permanence. Les modèles de la Série CA-DC activent automatiquement et par défaut l’éclairage stroboscopique des sources lumineuses sans câblage ni programmation complexe. La durée de vie est ainsi considérablement augmentée.

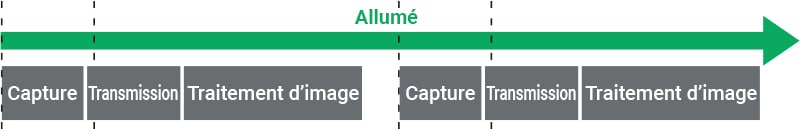

Éclairage continu (le temps ON inutile est inclus)

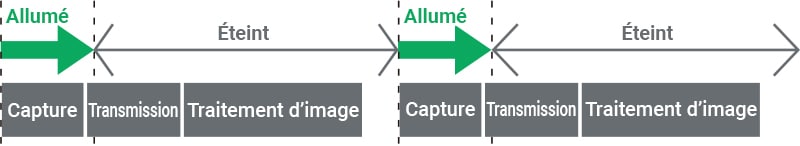

Éclairage stroboscopique
Le temps pendant lequel la lampe est allumée (temps ON) est considérablement réduit, ce qui multiplie la durée de vie par 10.
