Barrière immatérielle de sécurité
Série GL-V
Barrière immatérielle de sécurité Série GL-V
Nouveau Fonctionnalité simple avec alignement intégré
Munie de voyants sur toute sa longueur, de la fonction d’ombre et de l’alignement intégré, la barrière GL-V offre une visibilité claire pour que tout le monde comprenne l’état et l’emplacement des faisceaux brisés, afin de simplifier les efforts de dépannage.
Les barrières immatérielles de sécurité Série GL-V sont dotées d’un grand voyant linéaire permettant de vérifier l’état d’un simple coup d’œil, sans aucun équipement supplémentaire. Le voyant s’allume en vert en l’absence d’obstruction dans la zone de détection et en rouge lorsque la lumière est obstruée, permettant de détecter immédiatement tout problème de barrière immatérielle coupée, même à distance, pour le résoudre rapidement. De plus, le motif d’affichage indique également toute baisse de l’intensité lumineuse reçue ou toute erreur, pour une mise en œuvre rapide des contre-mesures adéquates. Ce voyant possède de multiples applications et est utile aussi bien au démarrage qu’en cours de réglage et de fonctionnement. Bien qu’ultra-compactes, seulement 22×22 mm, ces barrières immatérielles de sécurité sont dotées d’une structure robuste d’environ 3 mm d’épaisseur. La structure optique interne repensée permet une distance de détection maximale de 15 m.
Caractéristiques
Indicateur pleine longueur
Facile à comprendre
Munie de voyants sur toute sa longueur, de la fonction d’ombre et de l’alignement intégré, la barrière GL-V offre une visibilité claire pour que tout le monde comprenne l’état et l’emplacement des faisceaux brisés, afin de simplifier les efforts de dépannage.
Pendant l’installation
Le voyant signale les anomalies lors de la configuration, comme un mauvais câblage ou un défaut d’alignement de l’axe optique.
Mauvais câblage
Clignotant rouge
Défaut d’alignement de l’axe optique
Segments verts
Réglage
L’alignement de l’axe optique se fait en trois étapes simples. L’illumination du voyant change à chaque étape, facilitant ainsi l’alignement.
1. Alignez la partie supérieure
Rouge sur le dessus
2. Alignez la partie inférieure
Segments verts
3. Tournez l'appareil pour atteindre la puissance maximale
Entièrement vert
En fonctionnement
En plus de l’état de la réception de la lumière, il signale également si la surface du transmetteur et du récepteur est sale ou si l’axe optique est mal aligné.
Lumière reçue
Vert
Saleté/défaut d’alignement de l’axe optique
Allumé en vert (éclairage partiel)
Obstruction
Les zones obstruées ne sont pas éclairées en rouge
Installation rapide
Support de fixation réglable
Le support de fixation réglable permet une installation rapide par un simple montage en place, en alignant l’unité et en la fixant au moyen d’une vis de serrage. Il est facile d’apporter les réglages nécessaires une fois l’installation terminée.
Câblage simplifié
La barrière GL-V utilise un connecteur M12 à cinq broches standard. Cette connexion simplifie l’intégration. Les remplacements de câble et les installations de rallonge peuvent être effectués facilement.
Fiabilité inégalée
Boîtier mince et durable

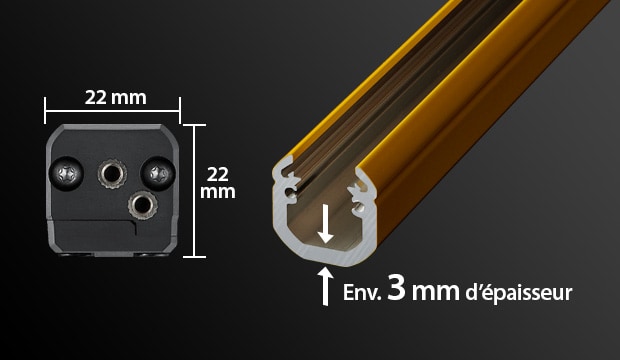

La barrière GL-V a un profil mince tout en maintenant une structure robuste d’environ 3 mm d’épaisseur, ce qui la rend résistante aux impacts et réduit au minimum la torsion imposée au corps principal.

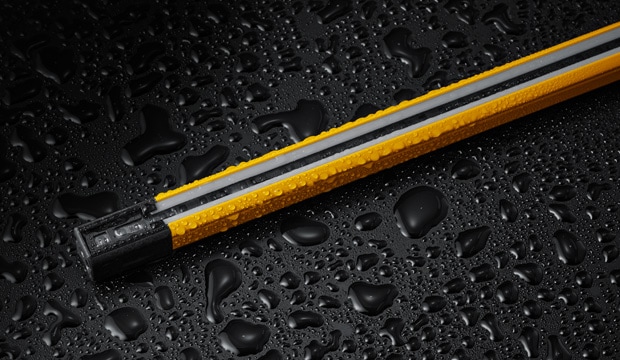

Résistance à l’environnement IP65/IP67
La conception de la GL-V est conforme aux normes CEI IP65/IP67. La barrière est non seulement hermétique à la poussière et étanche à l’eau, mais aussi résistante à l’huile, ce qui assure sa fiabilité dans divers environnements.
Détection stable dans n’importe quel environnement industriel
Vapeur et environnement de lavage
Poussière et particules
Huile et lubrifiant
Éclaboussures de soudure
