Sélection basée sur l’application
Mesure de longueur

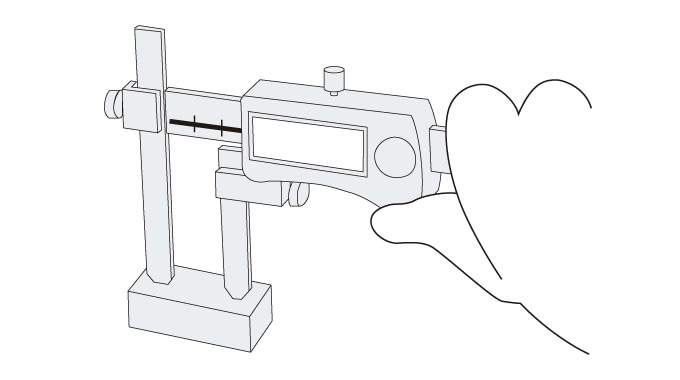

Les règles, mètres rubans et cales étalons sont les principaux instruments de mesure de la longueur sur site de fabrication. Des instruments à grande échelle sont utilisés pour mesurer des cibles de plusieurs mètres de longueur. Pour une mesure plus précise, les pieds à coulisse, indicateurs à cadran et micromètres sont tout indiqués.
Mesure d'angle
Les rapporteurs permettent une mesure en degrés. Les rapporteurs d’atelier et projecteurs de profil donnent des mesures en minutes d’arc. Un instrument de mesure appelé règle sinus est disponible pour une mesure plus précise, en secondes d’arc. La jauge angulaire et l’autocollimateur assurent également des mesures à l’échelle de la seconde d’arc.
L’équerre d’ingénieur et le contrôleur d’équerrage permettent de vérifier la perpendicularité.
Mesure de diamètre d’alésage
Les pieds à coulisse sont utilisés pour mesurer le diamètre de trous. Il existe également des instruments de mesure spécifiquement dédiés aux diamètres intérieurs.
Les micromètres tubulaires, jauges cylindriques, instruments de mesure de petits diamètres et jauges tampons sont employés pour mesurer des cibles annulaires de grand diamètre. Les micromètres électroniques et micromètres à air permettent une mesure plus précise.
Les projecteurs de profil, microscopes industriels et systèmes de mesure dimensionnelle par imagerie sont idéaux lorsqu’une mesure optique précise est exigée.
Mesure des coordonnées
Les pieds à coulisse excentrés, jauges d’écart et piges facilitent la mesure de coordonnées, telles que la position de trous sur une pièce.
Les projecteurs de profil, microscopes industriels, instruments de mesure 2D/3D et systèmes de mesure dimensionnelle par imagerie sont idéaux lorsqu’une mesure optique précise est exigée. Les interféromètres optiques classiques sont employés pour des mesures ultra-précises, par exemple sur des semi-conducteurs.
