Qu’est-ce qu’une zone de tolérance projetée ?
La zone de tolérance projetée concerne le prolongement d’un élément. Dans la plupart des cas, la zone à laquelle la tolérance géométrique s’applique est limitée à la plage de l’élément spécifié sur le dessin. Dans le cas de la zone de tolérance projetée, une zone virtuelle est indiquée pour la partie de l’élément spécifié destinée à être accouplée.
- Indication de la zone de tolérance projetée
- Exemple de spécification de la zone de tolérance projetée
Indication de la zone de tolérance projetée
Afin d’indiquer la zone de tolérance projetée, qui s’applique à la partie à accoupler, inscrivez après la tolérance dimensionnelle dans le cadre de tolérance.
Exemple de spécification de la zone de tolérance projetée

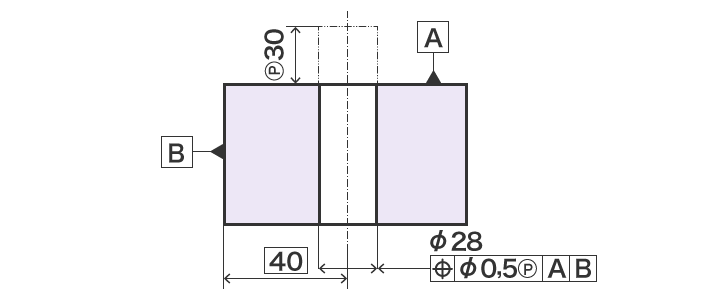

L’exemple d’indication suivant spécifie que « le centre de l’arbre de 28 mm de diamètre dans l’espace virtuel doit se trouver à l’intérieur d’un cylindre de 0,5 mm de diamètre tout au long du prolongement de 30 mm du cylindre de 28 mm de diamètre dont l’axe est situé à 40 mm de la référence spécifiée B et perpendiculaire à la référence spécifiée A. » Le prolongement est indiqué par une ligne mixte fine à deux points et un tiret.
Cette indication garantit la fabrication de pièces parfaitement ajustées, sous réserve de respecter la tolérance.
