Instrument de mesure de la circularité

Instrument de mesure de la circularité

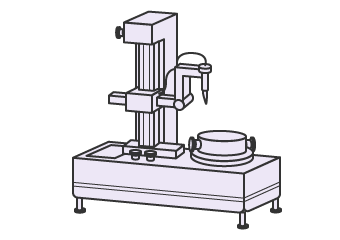

Cet instrument permet de mesurer la rectitude, la circularité, la cylindricité, le parallélisme, la perpendicularité, la coaxialité, le battement circulaire et le battement total. En règle générale, les instruments de mesure de la circularité sont équipés d’un plateau tournant et d’un stylet, mis en contact avec la cible afin de mesurer différentes caractéristiques géométriques.

Machine à mesurer tridimensionnelle (MMT)

Les machines à mesurer tridimensionnelles (MMT) permettent de mesurer diverses caractéristiques géométriques liées à la tolérance de forme, à la tolérance d’orientation et à la tolérance de position.

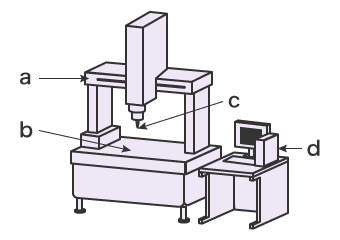

Machine à mesurer tridimensionnelle
a
Portique mobile
b
Platine
c
Sonde à déclenchement
d
Contrôleur

Sur une machine à mesurer tridimensionnelle à contact, l’opérateur spécifie le point ou la ligne à mesurer sur la cible à l’aide du stylet sphérique, situé à l'extrémité de la sonde, pour détecter des coordonnées en trois dimensions (X-Y-Z). Les éléments (droite, plan, cercle, sphère, etc.) sont calculés à partir d’un jeu de coordonnées détectées. La machine à mesurer tridimensionnelle peut ainsi mesurer avec précision non seulement des dimensions, mais également un angle, un rapport de position entre éléments, un profil et une déviation géométrique, sur des objets de forme complexe.

Point technique
Méthode des moindres carrés

Même lorsque les points nécessaires à la mesure sont spécifiés à l’aide du stylet d’une machine à mesurer tridimensionnelle, la forme passant par ces points peut dévier de la forme réelle. Dans ce cas, la méthode d’ajustement des moindres carrés est appliquée après la mesure.

Prenons l’exemple d’un cercle : un cercle est formé en calculant la moyenne qui minimise la somme des carrés des écarts dans la direction radiale de tous les points de mesure.

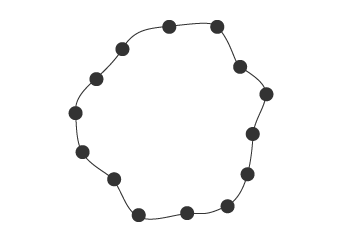

Points de mesure
Points de mesure

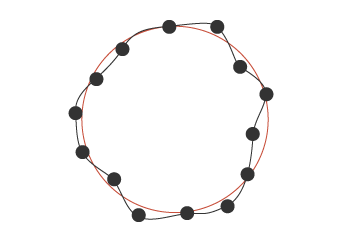

Forme générée par l’ajustement des moindres carrés (ligne rouge)
Forme générée par l’ajustement des moindres carrés
(ligne rouge)
