Références spécifiées communes et systèmes de références spécifiées
Une référence spécifiée commune est une paire d’éléments de référence formant une seule référence spécifiée. Un système de références spécifiées est un groupe créé en combinant plusieurs références spécifiées.
Références spécifiées communes
Une référence spécifiée commune est une référence spécifiée unique composée de deux éléments de référence. Des éléments de référence distincts sont appliqués à un élément de référence réel commun.

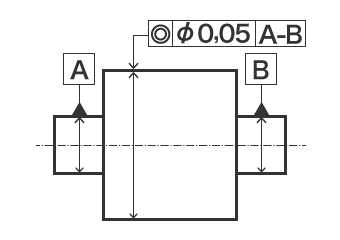

Symbole d’indication
Élaboration de la référence spécifiée

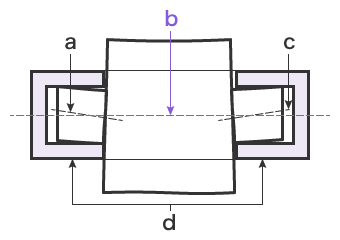

- a
- Axe de la référence spécifiée A
- b
- Référence spécifiée commune A-B
- c
- Axe de la référence spécifiée B
- d
- Élément de référence réel (par ex. surface de contact)
Par exemple, l’utilisation d’une ligne axiale commune créée en corrigeant les deux plus petits cylindres circonscrits et coaxiaux est indiquée en associant les deux lettres des références spécifiées dans un même cadre. Cette association signifie qu’une ligne droite est générée à partir des axes des références spécifiées A et B.
Systèmes de références spécifiées
Un système de références spécifiées est un groupe de références spécifiées créé en combinant plusieurs références spécifiées individuelles et destiné à servir de référence pour les éléments tolérancés.

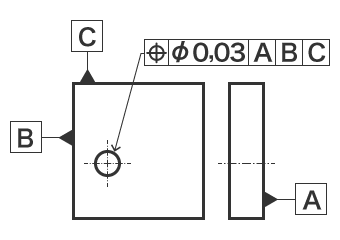

Symbole d’indication
Élaboration de la référence spécifiée

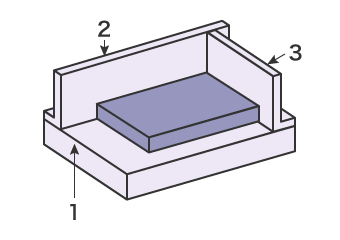

- Pressez la référence spécifiée A contre l’élément cible
- Pressez la référence spécifiée B contre l’élément cible
- Pressez la référence spécifiée C contre l’élément cible.
La pièce (élément cible) est complètement bloquée
Par exemple, trois références spécifiées sont utilisées pour bloquer l’orientation de la pièce. Un système de références spécifiées comprenant trois plans de référence perpendiculaires les uns aux autres est appelé système de références spécifiées à trois plans. Il permet d’utiliser la surface optimale en tant que référence spécifiée.
