Qu’est-ce qu’une référence spécifiée ?
Une référence spécifiée est un plan, une droite ou un point servant de base lors du traitement d’un matériau ou de la mesure des dimensions d’une cible.
Définition de l’ISO
Une référence spécifiée est définie comme suit dans la norme ISO :
- ISO 5459：2011
- « Un ou plusieurs éléments de situation d’un ou de plusieurs éléments associés à un ou plusieurs éléments intégraux réels utilisés pour définir la position ou l’orientation d’une zone de tolérance, ou les deux, ou la position d’un élément idéal représentant par exemple une condition virtuelle. »
Types de références spécifiées
Les références spécifiées sont établies à partir d’éléments de référence et d’éléments de référence simulée. Plusieurs références peuvent également être combinées pour former un système de références spécifiées qui spécifie un élément.
- Élément de référence
- Élément intégral (non idéal) réel d’une cible utilisé pour établir une référence (par ex. la surface d’une pièce ou un trou).
- Élément de référence simulée
- Surface réelle, de forme adéquate et suffisamment précise, en contact avec l’élément de référence et utilisée pour établir la référence spécifiée (par ex. marbre, roulement et mandrin).
- Système de références spécifiées
- Ensemble de deux éléments de situation ou plus établis dans un ordre particulier à partir d’au moins deux éléments de référence spécifiée.

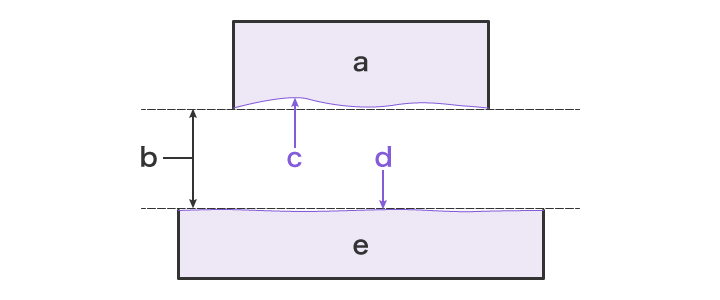

La surface d’une pièce indiquée en tant que référence spécifiée n’est pas une forme exacte. De ce fait, un marbre, un gabarit ou un mandrin, qui présente une surface plus précise, doit être mis en contact avec la pièce pour servir de référence simulée.
- a
- Pièce cible
- b
- Référence spécifiée (conceptuelle)
- c
- Élément de référence (plan ou ligne de la pièce)
- d
- Élément de référence simulée (plan ou ligne d’un marbre ou d’un gabarit)
- e
- Marbre, gabarit, mandrin, etc.

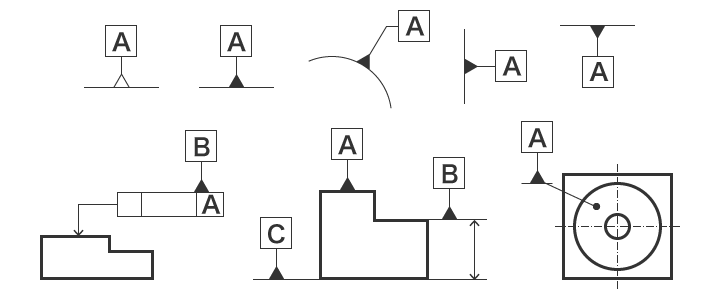

Indication des éléments de référence sur dessin
Les références spécifiées sont indiquées à l’aide des symboles suivants (symboles de référence). Les symboles de référence utilisent un triangle noir ou blanc.
La lettre indiquant la référence spécifiée est toujours orientée dans le sens de lecture du dessin.
La position du symbole de référence sur le dessin dépend également de la zone cible. Afin d’exprimer l’intention avec la plus grande précision, il convient de veiller à bien placer l’indication de la référence spécifiée.

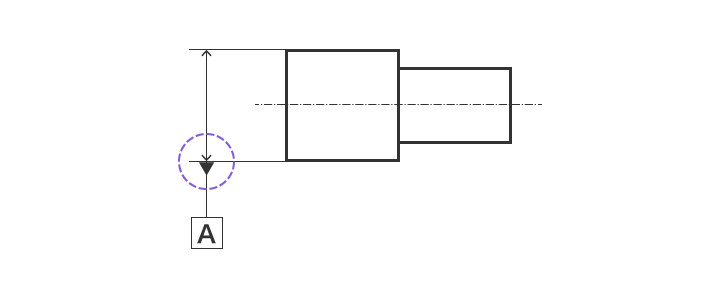

Annotation d’un axe ou d’un plan médian
Un élément de référence est indiqué en combinant la ligne de cote et la référence spécifiée. Le centre de l’élément de référence indiqué devient l’axe de référence spécifiée ou le plan médian de référence spécifiée.
Annotation d’une génératrice
La ligne de cote d’un élément de référence et la référence spécifiée sont indiquées séparément. Le centre de l’élément de référence indiqué devient l’axe de référence spécifiée ou le plan médian de référence spécifiée.
