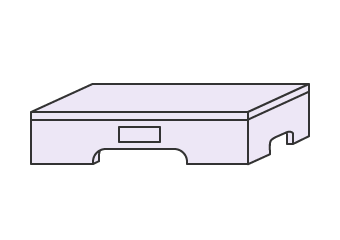

Outil de mesure fournissant un plan idéal pour référence. En GD&T, le marbre est utilisé en tant que plan supportant le plan de référence. Les marbres sont généralement en pierre (granit, etc.) ou en fonte.
Le marbre le plus courant est le marbre de type caisson. Le marbre de précision offre la plus haute précision et sert encore aujourd’hui de référence de base pour la mesure et le contrôle.

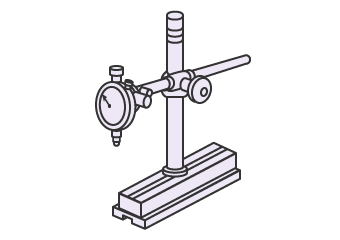

Outil permettant de mesurer et comparer le parallélisme et la hauteur. Un indicateur à cadran indique avec précision la déformation ou l’excentricité de la cible. L’indicateur à cadran peut être à broche, offrant une course de plusieurs millimètres, ou à levier, présentant un palpeur en porte-à-faux orientable. Des indicateurs à affichage numérique sont également utilisés aujourd’hui. La mesure avec un indicateur à cadran nécessite une dimension de référence déterminée par une cale étalon.

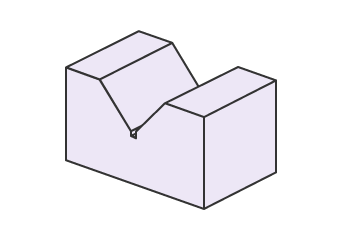

Les vés servent de support aux cibles sphériques ou circulaires. Ils sont fabriqués en acier ou en fonte. Il existe des vés communs, des blocs à rainure en V et des vé de forme A. Le vé adapté est sélectionné en fonction de l’élément cible et/ou de l'objectif de la mesure.

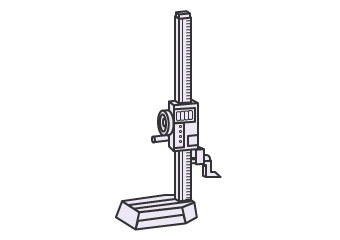

Une jauge de hauteur est utilisée en usinage pour mesurer les matrices, outils et gabarits. La mesure peut être facilement lue à l’aide de l’échelle (ou l’afficheur numérique), du marbre et du trusquin intégrés. L’utilisation d’un porte-indicateur permet d’ajouter un indicateur à levier pour mesurer le parallélisme, la planéité et la rectitude. La mesure exige l’utilisation d’un marbre pour référence.
